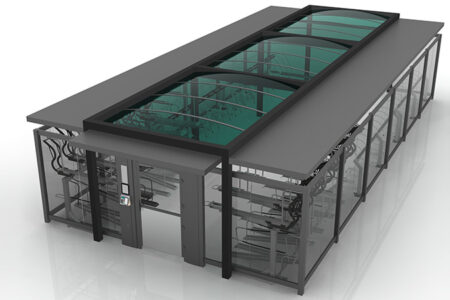

Fahrradüberdachung Tectum

Technische Details

Tectum Grundmodul einseitig

• B = 3.860 mm; T = 4.754 mm; H = 2.830 mm
• Gesamttiefe inkl. 800 mm Vordach = 5.554 mm
• Breite Mittelgang = 2.460 mm
• Breite Seitengang = 1.400 mm
• Gewicht: 2,7 t
• Kapazität: 12 Fahrräder bei platz optimierter Hoch-Tiefeinstellung
• Modulare hochwertige geschlossene einseitige Fahrradabstellanlage als Aluminiumkonstruktion. Lieferung als Bausatz
• Hauptdach:
• Dachkranz aus Aluminium pulverbeschichtet
• Gewölbte transparente Dacheindeckung aus Polycarbonat in klar (optional grün foliert) unterstützt von gebogenen Aluminiumprofilen
• Vordach: 800 x 2.100 mm
• Rahmen aus Aluminium geschweißt und pulverbeschichtet mit umlaufender Regenrinne
• Dacheindeckung und Untersichtverblendung aus Stahlblech pulverbeschichtet
• Seitendach:
• Aluminium Dachkranz geschweißt und pulverbeschichtet mit umlaufender Regenrinne
• Dacheindeckung und Untersichtverblendung aus pulverbeschichtetem Stahl in RAL 9010 reinweiß (Andere RAL-Farben optional lieferbar)
• Stützkonstruktion:
• Standprofile aus Aluminium mit verzinktem Stahlbolzen zur Verstärkung
• Stützenmaße: 127 x 180 mm / 100 x 100 mm
• Geregelte Entwässerung durch die 4 Hauptstützen, 60 mm über dem Boden
• Optional mittels geregelter unterirdischer Entwässerung und bauseitigen Anschluss an das Kanalnetz
• Tür:
• Aluminium Rahmentür mit 4 Bändern. Füllung unterhalb der Brüstung, pulverbeschichtetes Stahlblech
• Abschließbar mittels Schließzylinder
• Optional möglich ist eine automatische Türöffnung mittels Zugangskontrolle durch PIN Code oder Transponder
• Wände: Einscheibensicherheitsglas (ESG) 10 mm klar oder mit keramischen Siebdruck, eingefasst in aufrechte und waagerechte Profile
• Verglasung gem. DIN 18008-2 (linienförmige Verglasung), alternativ Seitenwände aus lasiertem Holzpaneel (waagerechte Lattung) Seitenwände aus perforiertem Lochblech in RAL-Farbe der Fahrradabstellanlage
• Beleuchtung: 2 Stück runde Einbauleuchten (je 2 in den seitlichen Dächern). Steuerung mittels Präsenzmelder
• Gesamtenergieverbrauch 26W. Steuerung der LED Beleuchtung durch Bewegungsmelder
• Korrosionsschutz: Aluminiumbauteile pulverbeschichtet in RAL 7016 anthrazitgrau oder RAL-Farbe nach Wunsch
• Stahlteile werden feuerverzinkt nach DIN EN ISO 1461
• Schneelast: 0,85 kN/m². Erhöhte Schneelast auf Anfrage
• Konstruktion gem. CE-Kennzeichnung DIN EN 1090 Teil 1 - 3

Tectum Grundmodul doppelseitig

• B = 6.500 mm; T = 4.754 mm; H = 2.830 mm
• Gesamttiefe inkl. 800 mm Vordach = 5.554 mm
• Breite Mittelgang = 3.700 mm
• Breite Seitengänge je = 1.400 mm
• Kapazität: 24 Fahrräder bei platz optimierter Hoch-Tiefeinstellung
• Modulare hochwertige geschlossene doppelseitige Fahrradabstellanlage als Aluminiumkonstruktion. Lieferung als Bausatz
• Hauptdach:
• Dachkranz aus Aluminium pulverbeschichtet
• Gewölbte transparente Dacheindeckung aus Polycarbonat in klar (optional grün foliert) unterstützt von gebogenen Aluminiumprofilen
• Vordach: 800 x 2.100 mm
• Rahmen aus Aluminium geschweißt und pulverbeschichtet mit umlaufender Regenrinne
• Dacheindeckung und Untersichtverblendung aus Stahlblech pulverbeschichtet
• Zwei Seitendächer:
• Aluminium Dachkranz geschweißt und pulverbeschichtet mit umlaufender Regenrinne
• Dacheindeckung und Untersichtverblendung aus pulverbeschichtetem Stahl in RAL 9010 reinweiß (Andere RAL-Farben optional lieferbar)
• Stützkonstruktion:
• Standprofile aus Aluminium mit verzinktem Stahlbolzen zur Verstärkung
• Stützenmaße: 127 x 180 mm / 100 x 100 mm
• Geregelte Entwässerung durch die 4 Hauptstützen, 60 mm über dem Boden
• Optional mittels geregelter unterirdischer Entwässerung und bauseitigen Anschluss an das Kanalnetz
• Tür:
• Aluminium Rahmentür mit 4 Bändern. Füllung unterhalb der Brüstung, pulverbeschichtetes Stahlblech
• Abschließbar mittels Schließzylinder. Optional möglich ist eine automatische Türöffnung mittels Zugangskontrolle durch PIN Code oder Transponder
• Wände: Einscheibensicherheitsglas (ESG) 10 mm klar oder mit keramischen Siebdruck, eingefasst in aufrechte und waagerechte Profile
• Verglasung gem. DIN 18008-2 (linienförmige Verglasung), alternativ Seitenwände aus lasiertem Holzpaneel (waagerechte Lattung), Seitenwände aus perforiertem Lochblech in RAL-Farbe der Fahrradabstellanlage
• Beleuchtung: 4 Stück runde Einbauleuchten (je 2 in den seitlichen Dächern). Steuerung mittels Präsenzmelder
• Gesamtenergieverbrauch 53W. Steuerung der LED Beleuchtung durch Bewegungsmelder
• Korrosionsschutz: Aluminiumbauteile pulverbeschichtet in RAL 7016 anthrazitgrau oder RAL-Farbe nach Wunsch
• Stahlteile werden feuerverzinkt nach DIN EN ISO 1461
• Schneelast: 0,85 kN/m². Erhöhte Schneelast auf Anfrage
• Konstruktion gem. CE-Kennzeichnung DIN EN 1090 Teil 1 - 3
