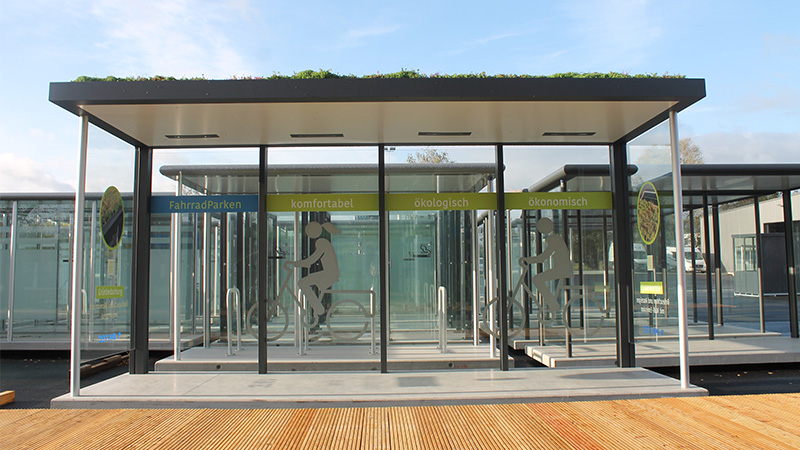

Fahrradüberdachung Progress

Progress 3-Feld

Technische Details

Die Fahrradüberdachung Progress ist als 3-, 4- oder 6-Feld Überdachung fix und fertig auf Betonfundament lieferbar. (Längere Ausführungen wie z.B. 5-, 7-, 8- oder 9-Feld Varianten sind auf Anfrage ebenfalls möglich)
Im Standard lieferbar in folgender Dachtiefe: 2.100 mm
(Auf Anfrage auch andere Dachtiefen wie z.B. 1.000 mm oder 2.500 mm möglich)

PROGRESS 3-FELD

Maße:

B = 3.962 mm; T = 2.100 mm; H = 2.650 mm (Außenmaße bis OK Fundament)
Lichte Höhe = 2.300 (Innenmaß nach Überpflasterung)
Seitenwand: 1.600 mm

Fundament:

Werkseitig fertig montierte 3-Feld Fahrradüberdachung aus Aluminiumstrangpressprofilen inklusive Betonfundament. Alle Betonfertigteile werden nach DIN 1045-1/EN-206-1 gefertigt und güteüberwacht.
Maße Fundament: B = 4.200 mm; T = 1.800 mm; H = 120 mm
Fahrradüberdachung im Standard ausgeführt zur Überpflasterung = unter OKF (200 mm)
Gesamtgewicht: ca. 3,0 t

Konstruktion:

3 St. Einscheibensicherheitsglas (ESG) d = 8 mm als Rückwand
2 St. Einscheibensicherheitsglas (ESG) d = 8 mm als Seitenwand
Mit geschliffenen Kanten gemäß der technischen Spezifikation für Glas nach Norm STS38.
Für mehr Wetterschutz ist die Seitenwand inkl. Scheibensicherung aus Einscheibensicherheitsglas halterlos und linienförmig gelagert.
Das Glas wird mit den Tragpfostenprofilen mittels U-förmiger Gummiprofile und Klickprofilen mit tragenden Gummiprofilen fixiert. Eine Entfernung durch Unbefugte ist ausgeschlossen.
4 St. hintere Standprofile aus Aluminium (Standardausführung DB 703 Eisenglimmergrau),
die zwei seitlichen Eckpfosten sind 150 x 150 mm; die Pfosten dazwischen sind 60 x 150 mm.
2 St. vordere Standprofile aus Aluminium (in Standardausführung EV1 Silber eloxiert), ø70 mm.

Alternativ sind Rück- und Seitenwand aus Holz mit horizontaler Lattung möglich.

Dacheindeckung und Entwässerung:

Hochwertige Dacheindeckung aus Ober- und Unterblech in RAL 9010 Reinweiß pulverbeschichtet (Standardausführung). Entwässerung mittels zentral im Dach integrierter Regenrinne. Wasserablauf durch ein Edelstahlsieb in den hinteren Eckstützen mittels Wasserspeier oberirdisch über Fundamentplatte.

Konstruktion gem. CE-Kennzeichnung DIN EN 1090 Teil 1 – 3. ISO10042.

Eurocodes:

1. NEN-EN-1991-1-1 (Eigengewicht);
2. NEN-EN-1991-1-3 (Schneelasten);
3. NEN-EN-1991-1-4 (Windlasten).

Ausstattungsmöglichkeiten:

• Fahrrad-Anlehnbügel
• Sichtschutzdekor aus keramischen Siebdruck nach DIN18040-3
• LED-Solarbeleuchtung integriert auf dem Dach (alternativ auch konventionelle Beleuchtung mittels bauseitigen Stromanschluss möglich)
• Dachbegrünung

Progress 4-Feld

Technische Details

Die Fahrradüberdachung Progress ist als 3-, 4- oder 6-Feld Überdachung fix und fertig auf Betonfundament lieferbar. (Längere Ausführungen wie z.B. 5-, 7-, 8- oder 9-Feld Varianten sind auf Anfrage ebenfalls möglich)
Im Standard lieferbar in folgender Dachtiefe: 2.100 mm
(Auf Anfrage auch andere Dachtiefen wie z.B. 1.000 mm oder 2.500 mm möglich)

PROGRESS 4-FELD

Maße:

B = 5.199 mm; T = 2.100 mm; H = 2.650 mm (Außenmaße bis OK Fundament)
Lichte Höhe = 2.300 (Innenmaß nach Überpflasterung)
Seitenwand: 1.600 mm

Fundament:

Werkseitig fertig montierte 4-Feld Fahrradüberdachung aus Aluminiumstrangpressprofilen inklusive Betonfundament. Alle Betonfertigteile werden nach DIN 1045-1/EN-206-1 gefertigt und güteüberwacht.
Maße Fundament: B = 5.340 mm; T = 1.800 mm; H = 140 mm
Fahrradüberdachung im Standard ausgeführt zur Überpflasterung = unter OKF (200 mm)
Gesamtgewicht: ca. 4,0 t

Konstruktion:

4 St. Einscheibensicherheitsglas (ESG) d = 8 mm als Rückwand
2 St. Einscheibensicherheitsglas (ESG) d = 8 mm als Seitenwand
Mit geschliffenen Kanten gemäß der technischen Spezifikation für Glas nach Norm STS38.
Für mehr Wetterschutz ist die Seitenwand inkl. Scheibensicherung aus Einscheibensicherheitsglas halterlos und linienförmig gelagert.
Das Glas wird mit den Tragpfostenprofilen mittels U-förmiger Gummiprofile und Klickprofilen mit tragenden Gummiprofilen fixiert. Eine Entfernung durch Unbefugte ist ausgeschlossen.
5 St. hintere Standprofile aus Aluminium (Standardausführung DB 703 Eisenglimmergrau),
die zwei seitlichen Eckpfosten sind 150 x 150 mm; die Pfosten dazwischen sind 60 x 150 mm.
2 St. vordere Standprofile aus Aluminium (in Standardausführung EV1 Silber eloxiert), ø70 mm.

Alternativ sind Rück- und Seitenwand aus Holz mit horizontaler Lattung möglich.

Dacheindeckung und Entwässerung:

Hochwertige Dacheindeckung aus Ober- und Unterblech in RAL 9010 Reinweiß pulverbeschichtet (Standardausführung). Entwässerung mittels zentral im Dach integrierter Regenrinne. Wasserablauf durch ein Edelstahlsieb in den hinteren Eckstützen mittels Wasserspeier oberirdisch über Fundamentplatte.

Konstruktion gem. CE-Kennzeichnung DIN EN 1090 Teil 1 – 3. ISO10042.

Eurocodes:

1. NEN-EN-1991-1-1 (Eigengewicht);
2. NEN-EN-1991-1-3 (Schneelasten);
3. NEN-EN-1991-1-4 (Windlasten).

Ausstattungsmöglichkeiten:

• Fahrrad-Anlehnbügel
• Sichtschutzdekor aus keramischen Siebdruck nach DIN18040-3
• LED-Solarbeleuchtung integriert auf dem Dach (alternativ auch konventionelle Beleuchtung mittels bauseitigen Stromanschluss möglich)
• Dachbegrünung

Progress 6-Feld

Technische Details

Die Fahrradüberdachung Progress ist als 3-, 4- oder 6-Feld Überdachung fix und fertig auf Betonfundament lieferbar. (Längere Ausführungen wie z.B. 5-, 7-, 8- oder 9-Feld Varianten sind auf Anfrage ebenfalls möglich)
Im Standard lieferbar in folgender Dachtiefe: 2.100 mm
(Auf Anfrage auch andere Dachtiefen wie z.B. 1.000 mm oder 2.500 mm möglich)

PROGRESS 6-FELD

Maße:

B = 7.924 mm; T = 2.100 mm; H = 2.650 mm (Außenmaße bis OK Fundament)
Lichte Höhe = 2.300 (Innenmaß nach Überpflasterung)
Seitenwand: 1.600 mm

Fundament:

Werkseitig fertig montierte 3-Feld Fahrradüberdachung, aus Aluminiumstrangpressprofilen inklusive Betonfundament, die vor Ort durch eine weitere 3-Feld erweitert wird. Alle Betonfertigteile werden nach DIN 1045-1/EN-206-1 gefertigt und güteüberwacht.
Maße Fundament (Beinhaltet zwei Fundamentplatten):

1: B = 4.500mm; T = 1.700mm; H = 120mm

2: B = 3.600mm; T = 1.700mm; H = 120mm

Fahrradüberdachung im Standard ausgeführt zur Überpflasterung = unter OKF (200 mm)

Konstruktion:

6 St. Einscheibensicherheitsglas (ESG) d = 8 mm als Rückwand
2 St. Einscheibensicherheitsglas (ESG) d = 8 mm als Seitenwand
Mit geschliffenen Kanten gemäß der technischen Spezifikation für Glas nach Norm STS38.
Für mehr Wetterschutz ist die Seitenwand inkl. Scheibensicherung aus Einscheibensicherheitsglas halterlos und linienförmig gelagert.
Das Glas wird mit den Tragpfostenprofilen mittels U-förmiger Gummiprofile und Klickprofilen mit tragenden Gummiprofilen fixiert. Eine Entfernung durch Unbefugte ist ausgeschlossen.
7 St. hintere Standprofile aus Aluminium (Standardausführung DB 703 Eisenglimmergrau),
die zwei seitlichen Eckpfosten sind 150 x 150 mm; die Pfosten dazwischen sind 60 x 150 mm.
2 St. vordere Standprofile aus Aluminium (in Standardausführung EV1 Silber eloxiert), ø70 mm.

Alternativ sind Rück- und Seitenwand aus Holz mit horizontaler Lattung möglich.

Dacheindeckung und Entwässerung:

Hochwertige Dacheindeckung aus Ober- und Unterblech in RAL 9010 Reinweiß pulverbeschichtet (Standardausführung). Entwässerung mittels zentral im Dach integrierter Regenrinne. Wasserablauf durch ein Edelstahlsieb in den hinteren Eckstützen mittels Wasserspeier oberirdisch über Fundamentplatte.

Konstruktion gem. CE-Kennzeichnung DIN EN 1090 Teil 1 – 3. ISO10042.

Eurocodes:

1. NEN-EN-1991-1-1 (Eigengewicht);
2. NEN-EN-1991-1-3 (Schneelasten);
3. NEN-EN-1991-1-4 (Windlasten).

Ausstattungsmöglichkeiten:

• Fahrrad-Anlehnbügel
• Sichtschutzdekor aus keramischen Siebdruck nach DIN18040-3
• LED-Solarbeleuchtung integriert auf dem Dach (alternativ auch konventionelle Beleuchtung mittels bauseitigen Stromanschluss möglich)
• Dachbegrünung
