Raucherpavillon Genius

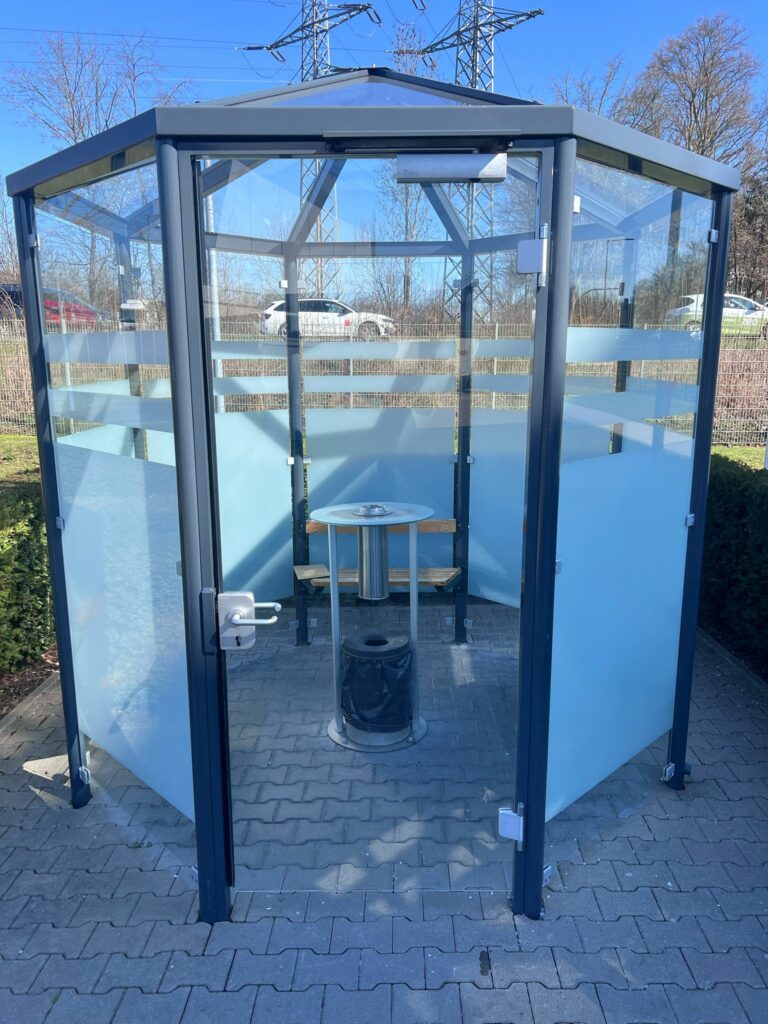

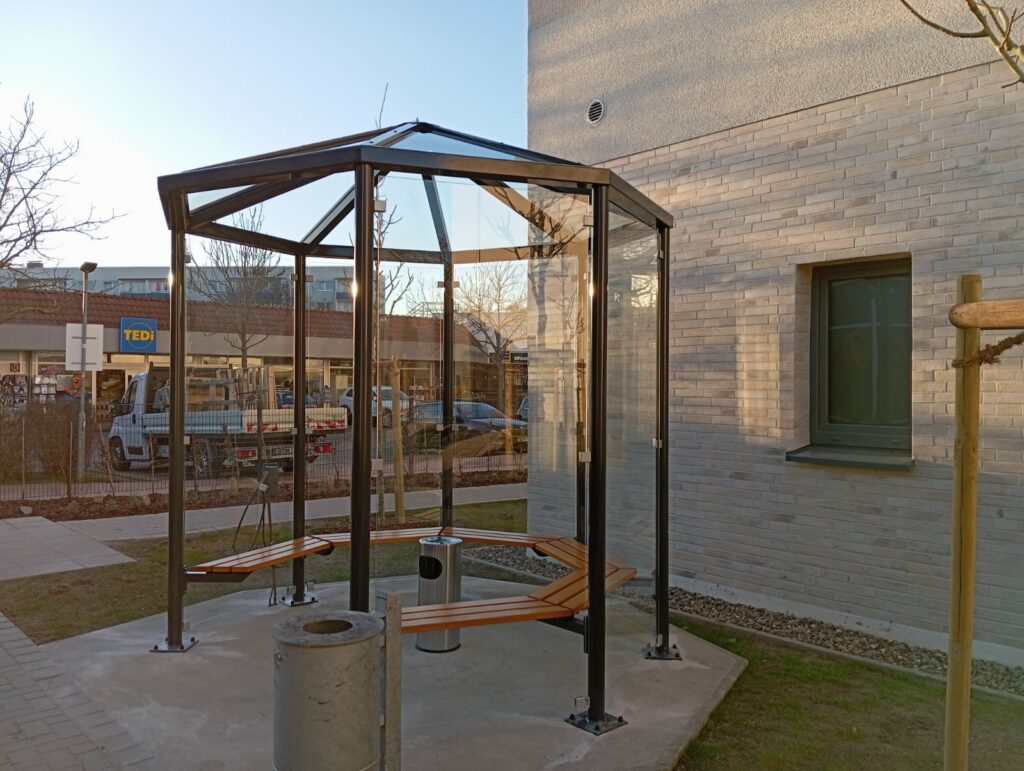

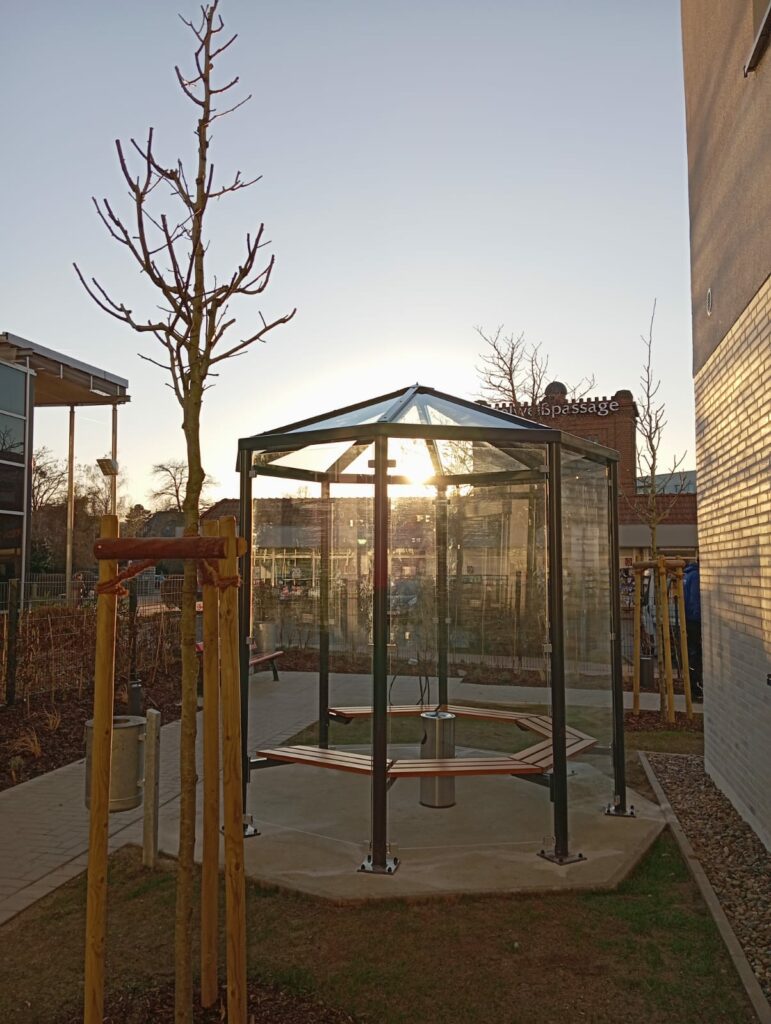

Der Raucherpavillon Genius ist ein Achteckpavillon mit behindertengerechtem Eingang

Durch sein edles Design ist der Achteckpavillon ein echter Hingucker und bietet Dank seiner 6/8 Schließung einen behindertengerechten Eingang.

Nach individuellen Bedürfnissen kann der Genius auch zu einem Doppel- oder Dreifachpavillon erweitert werden.

So können Abstände zwischen den Rauchern besser eingehalten werden.

Besonders geeignet ist der Raucherpavillon für Krankenhäuser.

Wir beraten Sie gerne

Preisliste anfordern

Produktvarianten und Beispiele

Genius L

Genius L mit Sichtschutzdekor

Genius XL mit Sichtschutzdekor

Genius XL mit Grundrahmen

Genius XL mit Sichtschutzdekor

Genius XXL Grundrahmen

Genius XXL

Genius XXL Achteckdreifach-Pavillion mit Grundrahmen

Merkmale

Vorteile Genius L Genius XL Genius XXL Zubehör

Vorteile

Vorteile des Raucherpavillon Genius

Großes Platzangebot auf achteckiger Fläche
Umfangreiche Sitzgelegenheiten als durchgehende Sitzbank mit Holzlattung und optionaler Rückenlehne, Einzelsitzschalen aus Holz oder Drahtgitter
Hoher Wetterschutz durch die zu 6/8 geschlossenen Seitenwände (Standard) oder alternativ mit zusätzlichem Pfosten zu 7/8 schließbar
Großer Behindertengerechter Zugang
Einfache und schnelle Montage durch vormontierten Dachrahmen
Bei Einsatz von Grundrahmen entfallen kostspielige witterungsabhängige Fundamentarbeiten
Genius kann auch nachträglich auf bereits erstellte Flächen aufgestellt werden
Die Stellfüße sind für ein Gefälle bis 60 mm (2,6 %) vorgesehen
Auf Wunsch kann gegen Aufpreis eine Gefälleanpassung von bis zu 170 mm (3,4 %) vorgenommen werden
Verdeckte Verdrahtung von Zuleitungen ohne unansehnliche Kabelkanäle
Nachträgliche Erweiterungsmöglichkeiten
Besonders geeignet für Krankenhäuser

Genius L

Technische Details

B = 2.900 mm; T = 2.900 mm; H = 3.000 mm (lichte Höhe 2.680 mm)
Grundfläche ca. 5,8 m²
Umbauter Raum ca. 15,7 5m³
Kapazität: 10 Rauchende
Lieferung: Als Bausatz zur Montage vor Ort
Konstruktion: Zu sechsachtel geschlossener Achteckpavillon. Stützkonstruktion bestehend aus 7 St. starkwandigem Stahlrundrohr, mit Fußplatten zum Befestigen, ohne Pfostenverlängerung (über OKF) oder mit Grundrahmen zur mobilen Aufstellung über OKF oder mit Grundrahmen zur Aufstellung unter OKF bei anschließender Überpflasterung.
Seitenwände: Glaswandelemente sind nicht Bestandteil der Grundkonstruktion. Die Glaswandelemente sind in einer separaten Position erhältlich.
Es werden im Standard 6 St. Glaswandelemente benötigt.
Korrosionsschutz: Gesamte Konstruktion vollbadfeuerverzinkt und pulverbeschichtet.
Farbe: RAL 9006 weißaluminium
Dach: Dacheindeckung aus glashellem Verbundsicherheitsglas (VSG); die Entwässerung erfolgt mittels umlaufender Dachrinne, geregelte Entwässerung an 2 Punkten, Wasserabführung im Standard durch die 3. Stütze von links und die 1. Stütze von rechts.
Für die optionale Beleuchtung erfolgt die Kabelführung im Standard durch die 2. Stütze von links.
Montage: Alle Fußplatten werden mit je 4 Schlagankern (Dübeln) auf bauseits zu erstellende Punkt- oder Flächenfundamenten befestigt oder mittels Grundrahmen über OKF bei geeignetem Untergrund (kein Fundament erforderlich). Die Stellfüße sind für Gefälle bis 60 mm (2,6%) vorgesehen.
Auf Wunsch kann gegen Aufpreis eine Gefälleanpassung von bis zu 170 mm (3,4%) vorgenommen werden.
Hinweis: Bei Aufstellung mit Grundrahmen müssen die Flächen so tragfähig sein, dass eine dauerhafte Aufstellung gewährleistet werden kann.
Eine Standfestigkeit des Pavillons von bis zu 80 km/h Windgeschwindigkeit ist statisch nachgewiesen.
Schneelastzone: 2 (bis max. 2,40 kN/m²)
Windlastzone: 2 (bis max. 0,59 kN/m²)
Bei eventuell zu erwartenden höheren Windlasten empfehlen wir die zusätzliche Befestigung mittels der mitgelieferten Anschlagwinkel.
Eine Dübelmontage (Material und Arbeit) kann optional gegen Aufpreis geboten werden.

Genius XL

Technische Details

B = 3.300 mm; T = 3.300 mm; H = 3.030 mm (lichte Höhe 2.380 mm)
Grundfläche ca. 7,6 m²
Umbauter Raum ca. 21,35 m³
Kapazität: 12 Raucher
Lieferung: Als Bausatz zur Montage vor Ort
Konstruktion: Zu sechsachtel geschlossener Achteckpavillon. Stützkonstruktion bestehend aus 7 St. starkwandigem Stahlrundrohr, mit Grundrahmen zur Aufstellung unter OKF bei anschließender Überpflasterung oder mit Fußplatten zum Befestigen. Ohne Pfostenverlängerung (über OKF)
Seitenwände: Glaswandelemente sind nicht Bestandteil der Grundkonstruktion. Die Glaswandelemente sind in einer separaten Position erhältlich
Es werden im Standard 6 St. Glaswandelemente benötigt
Korrosionsschutz: Gesamte Konstruktion vollbadfeuerverzinkt und pulverbeschichtet
Farbe: RAL 9006 weißaluminium
Dach: Dacheindeckung aus glashellem Verbundsicherheitsglas (VSG); die Entwässerung erfolgt mittels umlaufender Dachrinne, geregelte Entwässerung an 2 Punkten, Wasserabführung im Standard durch die 3. Stütze von links und die 1. Stütze von rechts
Für die optionale Beleuchtung erfolgt die Kabelführung im Standard durch die 2. Stütze von links
Montage: Alle Fußplatten werden mit je 4 Schlagankern (Dübeln) auf bauseits zu erstellende Punkt- oder Flächenfundamenten befestigt oder mittels Grundrahmen unter OKF mit 270mm Pfostenverlängerung zur nachträglichen Überpflasterung bei geeignetem Untergrund (Kein Fundament erforderlich).
Hinweis: Bei Aufstellung mit Grundrahmen müssen die Flächen so tragfähig sein, dass eine dauerhafte Aufstellung gewährleistet werden kann (Frostfreier, ebener und tragfähiger Unterbau)
Schneelastzone: 2 (bis max. 2,40 kN/m²)
Windlastzone: 2 (bis max. 0,59 kN/m²)

Genius XXL

Technische Details

B = 6.180 mm; T = 3.056 mm; H = 3.030 mm (lichte Höhe 2.380 mm)
Grundfläche ca. 15,60 m²
Umbauter Raum ca. 43,65 m³
Kapazität: 24 Rauchende
Lieferung: Als Bausatz zur Montage vor Ort
Konstruktion: Achteckdoppelpavillon zu je sechsachtel geschlossen. Stützkonstruktion bestehend aus 14 St. starkwandigem Stahlrundrohr, mit Fußplatten zum Befestigen, ohne Pfostenverlängerung (über OKF) oder mit Grundrahmen zur mobilen Aufstellung unter OKF bei anschließender Überpflasterung.
Seitenwände: Glaswandelemente sind nicht Bestandteil der Grundkonstruktion; Die Glaswandelemente sind in einer separaten Position erhältlich. Es werden im Standard 12 St. Glaswandelemente benötigt
Korrosionsschutz: Gesamte Konstruktion vollbadfeuerverzinkt und pulverbeschichtet
Farbe: RAL 9006 weißaluminium
Dach: Dacheindeckung aus glashellem Verbundsicherheitsglas (VSG); die Entwässerung erfolgt mittels umlaufender Dachrinne, geregelte Entwässerung an 2 Punkten je Raucherpavillon, Wasserabführung im Standard durch die 3. Stütze von links und die 1. Stütze von rechts
Für die optionale Beleuchtung erfolgt die Kabelführung im Standard durch die 2. Stütze von links.
Montage: Alle Fußplatten werden mit je 4 Schlagankern (Dübeln) auf bauseits zu erstellende Punkt- oder Flächenfundamenten befestigt.
Mittels Grundrahmen über OKF bei geeignetem Untergrund (Kein Fundament erforderlich). Die Stellfüße sind für ein Gefälle bis 60mm (2,6%) vorgesehen
Mittels Grundrahmen unter OKF mit 270mm Pfostenverlängerung zur nachträglichen Überpflasterung bei geeignetem Untergrund (Kein Fundament erforderlich)
Auf Wunsch kann gegen Aufpreis eine Gefälleanpassung von bis zu 170 mm (3,4%) vorgenommen werden.
Schneelastzone: 2 (bis max. 2,40 kN/m²)
Windlastzone: 2 (bis max. 0,59 kN/m²)
Hinweis: Bei Aufstellung mit Grundrahmen müssen die Flächen so tragfähig sein, dass eine dauerhafte Aufstellung gewährleistet werden kann
Eine Standfestigkeit des Pavillons von bis zu 80km/h Windgeschwindigkeit ist statisch nachgewiesen
Bei eventuell zu erwartenden höheren Windlasten empfehlen wir die zusätzliche Befestigung mittels der mitgelieferten Anschlagwinkel
Eine Dübelmontage (Material und Arbeit) kann optional gegen Aufpreis angeboten werden
